变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

设计变频电缆时我们需要克服哪些问题?

首先，需要克服的问题是，在变频条件下，普通电缆在几个小时内可能会发生故障。经过分析，可以得出结论，这一现象不是由绝缘老化引起的，而是由高频脉冲电压对绝缘的影响引起的。因此，在电缆设计中，绝缘材料的选择是非常重要的。通过对普通电缆材料的分析，我们可以知道，聚氯乙烯绝缘因其高介损而常常加速绝缘击穿。交联聚乙烯绝缘材料具有良好的热、电、机械性能，因此我们选择交联聚乙烯作为变频材料。电缆绝缘材料。同时，在设计电缆的绝缘厚度时，也可以适当增加绝缘厚度，使变频电缆更加安全可靠。

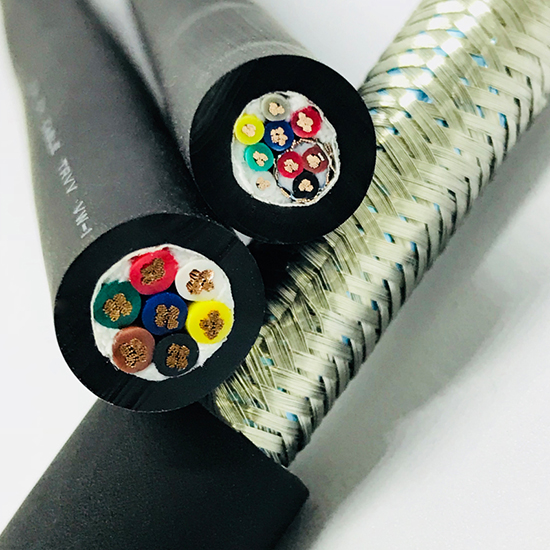

其次，我们需要解决高频电磁波对环境污染的问题。以四芯低压电缆为例，我们首先可以通过改善绝缘线芯的排列方式，来减小高频电磁波对环境的污染。若电缆的三根主线芯与地线芯直接成缆，则谐波电流产生的磁场会不对称;而将地线芯分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，则基本上能使磁场对称化，降低了磁场对外的干扰。其次应加强屏蔽结构，一般都习惯采用铜丝编织屏蔽，实际上该屏蔽结构材料消耗大、加工速度慢、屏蔽效果也不是最理想。为了达到更好的屏蔽效果，同时便于生产，采用铜带屏蔽加铜丝编织结构，可以有效的抑制电磁波对外发射。

以上内容就是我为大家总结的变频器电缆的介绍，相信大家经过我的介绍，已经解答了各位心中的疑惑或者问题。
